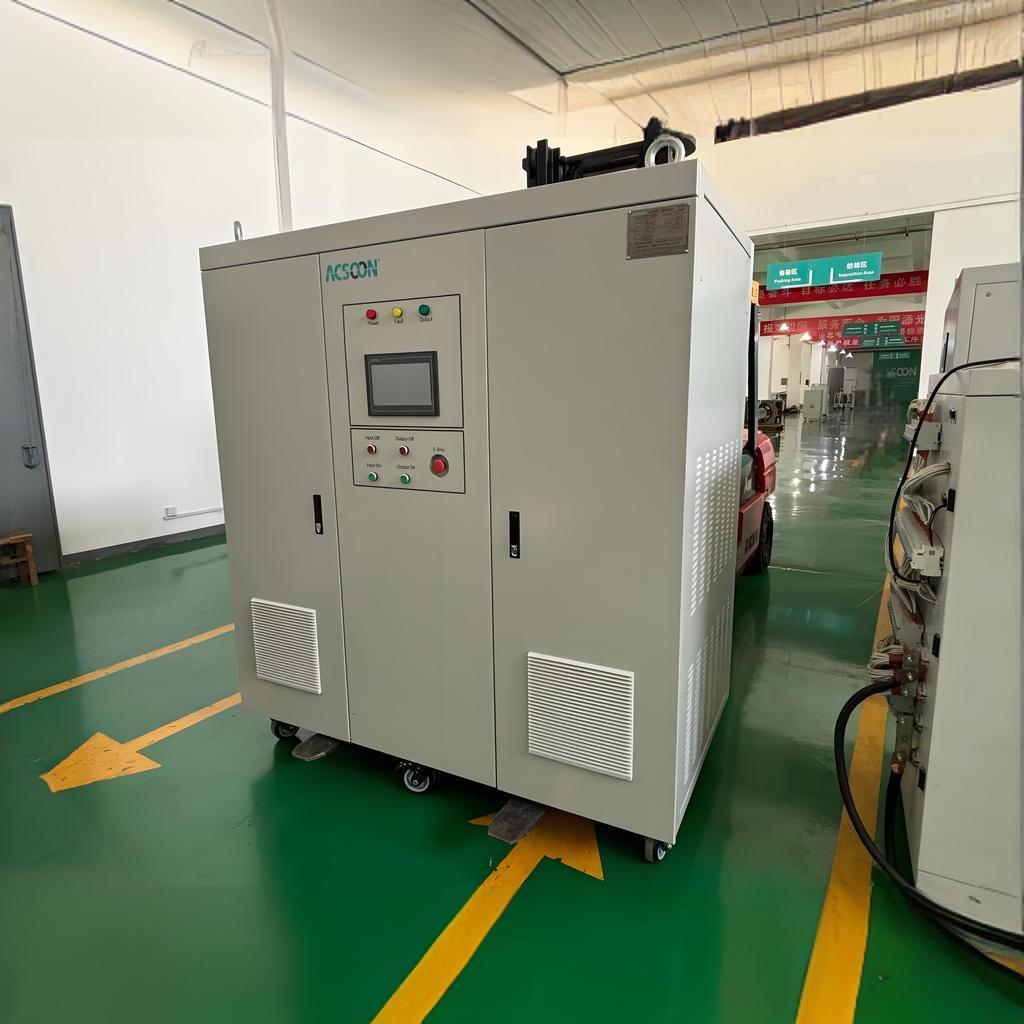

300kVA變頻電源出庫了~
無局放變頻電源是一種特殊的電源設備，主要用于對電氣設備進行感應耐壓試驗、局部放電試驗、串聯諧振試驗等。以下是關于它的詳細介紹：
一、工作原理：
輸入處理：從電網或其他電源接收輸入電力后，首先對輸入電源進行濾波，濾除其中的高頻噪聲，以確保電源的干凈和穩定。然后經過整流橋將交流電源轉換為直流電源，再使用電容器對直流電進行濾波，去除剩余的漣漪和紋波，得到較為平滑的直流電壓。
逆變過程：濾波后的直流電源被饋送到逆變器。逆變器將直流電源轉換為變頻交流電源，其中逆變器的輸出頻率可以通過控制逆變器內部的晶體管開關來實現。
輸出調節：變頻交流電源會再次通過電容器濾波，去除輸出中的雜散和紋波電壓。此外，還可能使用變壓器、諧振電路等設備對輸出進行進一步調節，以滿足不同的試驗需求。
二、主要特點：
低局部放電量：這是無局放變頻電源的關鍵特性。其局部放電量通常小于10PC（皮庫侖），能夠為被測試設備提供高質量的電源，避免因電源自身的局部放電干擾對試驗結果產生影響，從而準確地檢測出被試設備的局部放電情況。
良好的輸出穩定性：通過先進的控制系統能夠實現對輸出電壓、頻率等參數的精確控制，無論是在恒速運行還是變速運行時，都能保持較高的輸出質量和穩定性，保證試驗的準確性和可重復性。
多種保護功能：具備缺相保護、欠壓保護、過壓保護、溫度保護、短路保護、過流保護等多重保護措施。當任何一種保護動作時，電源立即將輸出電壓降為0并斷開主回路電源，確保試驗人員和試品的安全。
體積小、重量輕、可移動性強：方便在不同的試驗場地之間搬運和使用，適合現場試驗的需求。
操作方便：通常配備有清晰的液晶屏顯示操作界面，可以直觀地顯示各種測試數據和參數，并且具有手動調頻、手動升壓、自動調諧、自動升壓等功能，方便操作人員使用。
三、應用領域：
電力行業：用于電力變壓器、電壓互感器、電流互感器、套管、電力電纜等高壓設備的感應耐壓試驗、局部放電試驗和串聯諧振試驗，以檢驗這些設備的絕緣性能和電氣性能。
工業領域：可對工廠、礦山等場所使用的大功率變頻電源設備進行測試和維護，確保其正常運行。
科研領域：在高校、科研機構的電氣實驗室中，用于各種電氣設備的研究和開發試驗，為科研工作提供可靠的電源支持。
四、技術參數：
輸入?yún)?shù)：包括輸入相數（常見的為三相三線+地線）、輸入電壓范圍（如380V±10%）、輸入頻率范圍（如50/60Hz±5Hz）等。
輸出參數：輸出相數（一般為三相四線+地線變壓器隔離輸出）、電壓調節范圍（例如0-462V（L-N）/0-800.0V（L-L））、電壓調節步幅（常見為0.1V）、頻率調節范圍（有定頻和調頻，如定頻50Hz、60Hz、150Hz、300Hz，調頻45-300Hz）、頻率調節幅值（通常為0.1Hz）等。
其他參數：如效率（一般≥85％）、總諧波含量（線性負載下≤1.5%）、抗電強度（輸入、輸出對機殼：AC1500V/1min，漏電流＜20mA）、絕緣電阻（輸入、輸出對機殼：≥20M（DC500V））等。
五、以下是無局放變頻電源在電力設備檢測中的應用案例：
案例一：電力變壓器局部放電檢測
某大型變電站新安裝了一臺 220kV 電力變壓器。為了確保其在投入運行前的絕緣性能良好，技術人員采用無局放變頻電源進行局部放電檢測。
首先，將無局放變頻電源與變壓器連接，設置合適的輸出電壓和頻率。通過逐步升高電壓，觀察變壓器內部是否存在局部放電現象。在檢測過程中，無局放變頻電源提供了穩定的輸出，避免了自身產生的局放干擾測試結果。經過數小時的檢測，未發現明顯的局部放電信號，表明該變壓器的絕緣性能符合要求，可以投入運行。
案例二：高壓電纜耐壓試驗
在一個城市的電力管網改造項目中，需要對新鋪設的 110kV 高壓電纜進行耐壓試驗。技術人員使用無局放變頻電源作為試驗電源。
將電纜的兩端與無局放變頻電源和電抗器等設備連接，組成串聯諧振回路。通過調節無局放變頻電源的輸出頻率，使回路達到諧振狀態，從而在電纜上產生所需的高電壓。在試驗過程中，無局放變頻電源表現出了良好的穩定性和低局放特性，確保了試驗的準確性和安全性。經過耐壓試驗，該批高壓電纜順利通過檢測，為城市電網的可靠運行提供了保障。
案例三：GIS 設備局部放電檢測
一家工廠的配電室新安裝了一套氣體絕緣金屬封閉開關設備（GIS）。為了檢測 GIS 設備的絕緣性能，技術人員利用無局放變頻電源進行局部放電檢測。
將無局放變頻電源與 GIS 設備的測試端口連接，通過傳感器采集局部放電信號。無局放變頻電源的低局放特性使得技術人員能夠準確地檢測到 GIS 設備內部的微弱局部放電信號。經過詳細分析和判斷，及時發現了 GIS 設備中的潛在絕緣缺陷，并進行了修復，避免了設備在運行過程中出現故障。
這些案例充分展示了無局放變頻電源在電力設備檢測中的重要作用，它能夠為電力設備的安全運行提供可靠的技術保障。
六、選擇無局放變頻電源時需要考慮以下因素：
一）性能指標
1. 輸出功率：
根據被檢測電力設備的功率需求來確定。確保電源的輸出功率能夠滿足設備測試所需的電壓和電流要求，避免因功率不足導致無法正常進行測試或測試結果不準確。
例如，對于大型電力變壓器的測試，可能需要較高功率的無局放變頻電源。
2. 輸出電壓和頻率范圍：
輸出電壓范圍應能覆蓋被檢測設備的測試電壓要求。不同的電力設備可能需要不同的測試電壓，如高壓電纜、變壓器等，要確保電源能夠提供合適的電壓輸出。
頻率范圍要滿足不同測試項目的需求，如局部放電試驗、耐壓試驗等可能需要特定的頻率。例如，某些設備的局部放電檢測可能需要在特定頻率下進行，以更好地激發和檢測局部放電信號。
3. 局部放電量：
這是無局放變頻電源的關鍵指標之一。應選擇局部放電量盡可能低的電源，一般要求小于一定數值（如 10PC），以避免電源自身的局放干擾測試結果。
低局部放電量的電源能更準確地檢測出被測試設備的真實局部放電情況。
4. 穩定性和精度：
輸出電壓和頻率的穩定性至關重要。穩定的輸出可以確保測試結果的可靠性和可重復性。精度高的電源能夠更準確地控制輸出參數，為設備檢測提供更精確的數據。
例如，在對精密電力設備進行測試時，需要高精度的電源來保證測試結果的準確性。
二）功能特性
1. 保護功能：
過流保護、過壓保護、短路保護、溫度保護等功能必不可少。這些保護功能可以在出現異常情況時及時切斷電源輸出，保護被測試設備和測試人員的安全。
例如，當發生短路故障時，短路保護應能迅速動作，防止電源和設備受損。
2. 自動調節功能：
自動調諧、自動升壓等功能可以提高測試效率，減少人工操作的復雜性。自動調諧功能能夠快速找到諧振點，使測試系統處于最佳工作狀態。
自動升壓功能可以按照設定的程序逐步升高電壓，避免人為操作帶來的風險。
3. 人機界面：
友好的人機界面便于操作和監控。清晰的顯示屏可以實時顯示電源的運行狀態、輸出參數、測試數據等信息，方便測試人員了解測試進程。
簡單易用的操作界面可以減少操作失誤，提高工作效率。
三）可靠性和耐用性
1. 品牌和口碑：
選擇知名品牌和具有良好口碑的無局放變頻電源。這些品牌通常在產品質量、性能和售后服務方面有較好的保障。
可以通過查閱用戶評價、咨詢行業專家等方式了解不同品牌的產品質量和可靠性。
2. 質量和做工：
檢查電源的外觀質量和做工精細程度。良好的質量和做工可以保證電源的耐用性和穩定性，減少故障發生的概率。
例如，觀察外殼材質是否堅固、連接部位是否牢固等。
3. 售后服務：
完善的售后服務是選擇電源的重要考慮因素。包括及時的技術支持、維修服務、配件供應等。
在購買前了解廠家的售后服務承諾和響應時間，確保在使用過程中能夠得到及時的幫助。
四）適用性和兼容性
1. 現場使用條件：
考慮電源的體積、重量、便攜性等因素，是否適合在不同的測試現場使用。例如，對于需要在戶外進行測試的情況，輕便、易攜帶的電源更具優勢。
電源還應能適應不同的環境條件，如溫度、濕度、海拔等。
2. 與其他設備的兼容性：
確保無局放變頻電源能夠與被測試設備、測試儀器等良好兼容。例如，與局部放電檢測儀、示波器等設備的連接是否方便、穩定。
兼容性好的電源可以更好地與其他設備協同工作，提高測試系統的整體性能。
