115V 400Hz 航空地面電源：?jiǎn)栴}剖析與解決之道

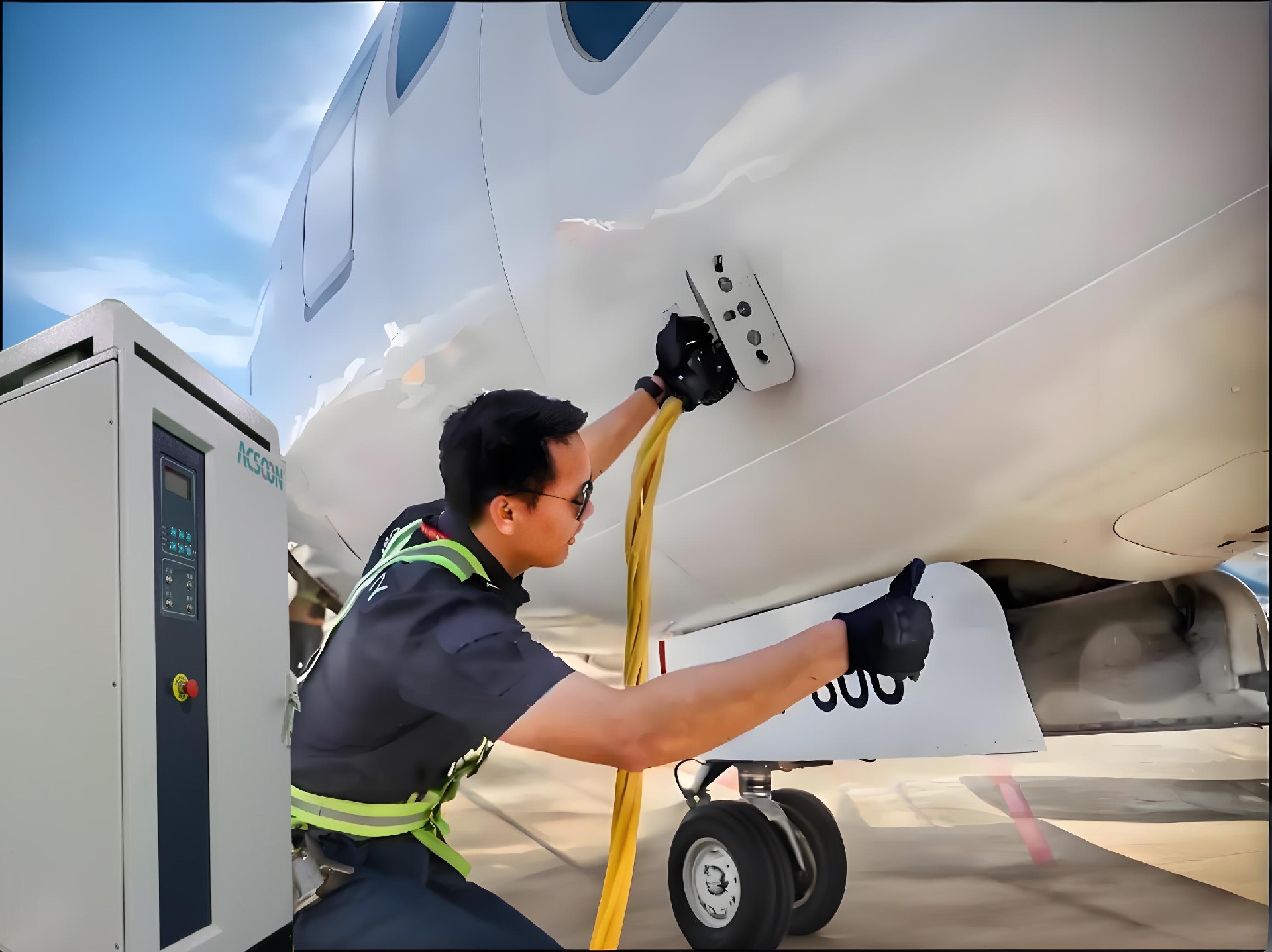

在航空運營體系中，115V 400Hz 航空地面電源是保障飛機在地面期間電氣系統正常運行的關鍵設備。從客艙照明到復雜航電系統的運轉，都依賴其穩定供電。然而，受多種因素影響，這類電源在實際使用中容易出現一些問題，及時發現并解決這些問題，對確保航空作業安全與高效至關重要。
常見問題及原因分析
輸出電壓異常
過壓或欠壓：電源內部的電壓調節電路故障是導致輸出電壓異常的常見原因之一。例如，電壓反饋回路中的電阻、電容元件老化或損壞，會使反饋信號不準確，進而導致控制器無法正確調節輸出電壓。當飛機接入電源時，若電壓過高，可能燒毀飛機上的敏感電子設備，如通信導航模塊；若電壓過低，設備則無法正常工作，像客艙內的空調系統制冷制熱效果變差，影響乘客舒適度。此外，市電輸入電壓的大幅波動也可能引發輸出電壓異常。在用電高峰期，市電電壓可能降低，若電源的穩壓功能不足，就難以維持穩定的 115V 輸出。
電壓波動：逆變器工作不穩定會造成輸出電壓波動。逆變器中的功率開關器件（如 IGBT）若存在性能下降、散熱不良等問題，在高頻切換過程中，會使輸出電壓產生不規則波動。這對于對電壓穩定性要求極高的航空電子設備危害極大，可能干擾設備的數據傳輸，導致飛行數據出現錯誤，影響飛行安全。例如，自動駕駛儀接收不穩定的電壓信號，可能會發出錯誤的飛行指令。
頻率偏差
頻率不穩定：頻率控制電路出現故障是頻率偏差的主要根源。115V 400Hz 航空地面電源通過特定的頻率控制芯片和電路來生成穩定的 400Hz 頻率。若芯片損壞、晶振老化等，會使輸出頻率偏離標準值。飛機上的一些設備，如同步電機、某些類型的傳感器等，對電源頻率非常敏感，頻率偏差可能導致設備運轉異常，影響飛機的正常維護和測試工作。例如，在飛機發動機的地面測試中，頻率偏差可能使發動機測試設備的轉速控制不準確，影響測試結果的準確性。
頻率跳變：外界干擾，尤其是強電磁干擾，可能會沖擊電源的頻率控制電路，導致頻率跳變。機場環境復雜，存在大量的電磁源，如飛機通信信號、地面雷達等。當電源的電磁屏蔽措施不足時，這些干擾信號可能竄入頻率控制電路，使頻率瞬間發生變化。這種頻率跳變可能使飛機的電子設備進入保護模式，中斷正常工作，影響航班的正點率。
過載與短路故障
過載：當飛機在地面啟動大功率設備，如發動機啟動輔助設備、大功率加熱除冰裝置時，若電源的額定功率不足，就容易發生過載現象。另外，電源內部的電流檢測和保護電路失效，也無法及時檢測到過載情況并采取保護措施。過載可能導致電源設備溫度急劇升高，加速元件老化，甚至引發火災等嚴重安全事故。例如，在寒冷天氣下，飛機需要開啟除冰設備，此時電流需求大幅增加，如果電源無法承受，就會出現過載報警，甚至停機。
短路：電源內部的電氣絕緣損壞是引發短路的常見原因。長期使用過程中，電線電纜的絕緣層可能因老化、磨損而破損，導致不同電位的導體直接接觸，形成短路。此外，潮濕的環境也可能降低絕緣性能，增加短路風險。短路時會產生瞬間大電流，可能燒毀電源的關鍵部件，如保險絲熔斷、逆變器模塊損壞等，使電源完全喪失供電能力，嚴重影響飛機的正常運營。
散熱問題
溫度過高：115V 400Hz 航空地面電源在工作過程中，由于功率轉換等原因會產生大量熱量。如果散熱風扇故障，如風扇葉片損壞、電機燒毀等，無法有效將熱量排出，就會導致電源內部溫度急劇升高。此外，散熱風道堵塞，如灰塵、雜物堆積，也會阻礙熱量散發。高溫環境會使電源內部的電子元件性能下降，縮短設備使用壽命，甚至引發元件損壞，導致電源故障。例如，在炎熱的夏季，機場停機坪溫度較高，若電源散熱不佳，更容易出現溫度過高的問題。
散熱不均勻：電源內部布局不合理，會導致散熱不均勻。部分元件集中產生熱量，但散熱措施未能針對性設計，使得某些區域溫度過高，而其他區域溫度正常。這種散熱不均勻同樣會影響元件性能，造成局部過熱損壞，降低電源的可靠性。
解決措施
針對輸出電壓異常
定期維護電壓調節電路：建立定期巡檢制度，對電壓反饋回路中的電阻、電容等元件進行檢測，及時更換老化或損壞的元件。采用高精度的檢測儀器，如數字萬用表、示波器等，精確測量元件參數，確保反饋信號準確。同時，優化電壓調節算法，提高控制器對電壓的調節精度和響應速度。例如，采用智能 PID 控制算法，能夠根據輸出電壓的實時變化，快速調整控制信號，維持穩定的輸出電壓。
增強市電穩壓功能：在電源輸入側增加高性能的市電穩壓器，對輸入的市電進行二次穩壓處理，有效抑制市電電壓波動對輸出電壓的影響。同時，實時監測市電電壓，當市電電壓超出正常范圍時，及時采取報警措施，并自動切換到備用電源或調整電源工作模式，保障輸出電壓穩定。
優化逆變器設計：選用質量可靠、性能穩定的功率開關器件，并加強散熱設計，確保逆變器在高頻工作狀態下的穩定性。例如，采用水冷散熱方式，提高散熱效率，降低器件溫度。同時，對逆變器的控制電路進行優化，增加抗干擾措施，如在電路板上添加屏蔽層、濾波電容等，減少外界干擾對逆變器工作的影響，從而穩定輸出電壓。
針對頻率偏差
維護頻率控制電路：定期對頻率控制芯片和晶振進行檢測和校準，及時更換老化或損壞的芯片和晶振。采用恒溫晶振，提高頻率的穩定性，減少溫度對頻率的影響。同時，對頻率控制電路進行冗余設計，當主電路出現故障時，備用電路能夠迅速切換投入工作，確保頻率輸出穩定。
加強電磁屏蔽：對電源設備進行全方位的電磁屏蔽設計，采用高導磁率的金屬材料制作外殼，確保良好的屏蔽效果。在電源內部，對頻率控制電路等關鍵部位進行單獨屏蔽，減少外界電磁干擾的侵入。同時，在電路設計中增加濾波電路，對輸入和輸出信號進行濾波處理，去除干擾信號，保證頻率控制電路的正常工作。
實時監測與調整頻率：安裝高精度的頻率監測設備，實時監測電源輸出頻率。當檢測到頻率偏差超出允許范圍時，通過自動控制系統調整頻率控制電路的參數，使頻率恢復到標準值。同時，將頻率監測數據上傳至監控中心，便于技術人員遠程監控和分析，及時發現潛在問題并采取措施。
針對過載與短路故障
合理選型與保護電路優化：在選用航空地面電源時，根據飛機實際用電需求，合理選擇額定功率足夠的電源設備，確保其能夠滿足飛機在各種工況下的用電要求。同時，對電源內部的電流檢測和保護電路進行優化，采用高精度的電流傳感器，提高過載檢測的靈敏度和準確性。當檢測到過載時，迅速采取限流、降功率等保護措施，避免設備損壞。例如，采用智能限流算法，根據過載程度自動調整輸出電流，既能保護電源設備，又能盡量維持飛機關鍵設備的運行。
加強絕緣檢測與維護：定期對電源內部的電線電纜、電氣元件進行絕緣檢測，采用絕緣電阻測試儀等設備，及時發現絕緣損壞問題。對于老化、磨損的絕緣層，及時進行修復或更換。同時，改善電源的使用環境，保持設備清潔、干燥，避免潮濕環境對絕緣性能的影響。例如，在電源設備周圍安裝除濕設備，控制環境濕度在合適范圍內。
設置短路保護措施：在電源電路中增加快速熔斷器、短路保護繼電器等短路保護裝置，當發生短路時，能夠在極短時間內切斷電路，防止大電流對設備造成損壞。同時，對短路保護裝置進行定期測試和維護，確保其在關鍵時刻能夠可靠動作。
針對散熱問題
優化散熱系統：定期檢查散熱風扇的運行情況，及時更換損壞的風扇葉片和電機。同時，對散熱風道進行清理，去除灰塵、雜物等堵塞物，確保散熱風道暢通。采用高效的散熱風扇，提高散熱效率，降低電源內部溫度。例如，選用具有智能調速功能的風扇，根據電源內部溫度自動調整風扇轉速，既能保證散熱效果，又能降低能耗和噪音。
改進電源內部布局：對電源內部的元件布局進行優化設計，根據元件發熱情況，合理安排散熱措施。將發熱量大的元件集中放置，并采用專門的散熱模塊進行散熱，如散熱片、熱管等。同時，合理設計風道，使冷空氣能夠均勻地流經各個元件，提高散熱均勻性。例如，采用仿真軟件對電源內部的氣流場進行模擬分析，根據分析結果優化風道設計，確保散熱效果最佳。
115V 400Hz 航空地面電源在航空作業中扮演著舉足輕重的角色，通過深入了解其容易出現的問題，并采取針對性的解決措施，能夠有效提高電源的可靠性和穩定性，為飛機的安全、高效運行提供堅實的電力保障。在未來，隨著技術的不斷進步和維護管理水平的提升，115V 400Hz 航空地面電源將持續為航空事業的發展保駕護航。
