低壓岸電低壓船舶電源

產品概述：船舶停靠碼頭期間輔機運行排放大氣污染物，影響岸邊碼頭的空氣質量，為人們的生活帶來不便，提倡綠色能源。利用岸電電源系統，關閉輔機，為靠港船舶提供相對廉價···
型號：AVF60-XX XXXX
頻率：50/60Hz±10%
容量：100KVA~4000KVA
電壓：三相 380V（±10%）（可根據客戶要求訂制不同的輸入電壓級別）
相位：三相

★產品概述


船舶?？看a頭期間輔機運行排放大氣污染物，影響岸邊碼頭的空氣質量，為人們的生活帶來不便，提倡綠色能源。利用岸電電源系統，關閉輔機，為靠港船舶提供相對廉價、高質量穩壓穩頻的電源，減少船燃油消耗，降低靠港船舶在港期間運營成本，提高碼頭的競爭力。

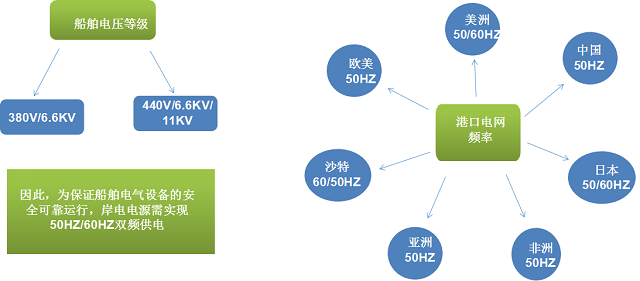

國際上岸電供電模式：


① 低壓船舶／低壓岸電／60 Hz直接供電方案
② 低壓船舶／高壓岸電／60 Hz直接供電方案
③ 高壓船舶／高壓岸電／60 Hz直接供電方案

★應用領域

岸電電源廣泛應用于船上、船舶制造廠、遠洋鉆井平臺、岸邊碼頭等需要50Hz/60Hz對船舶用電設備進行供電的場合。它是專門針對船上、岸邊碼頭等高溫、高濕、高腐蝕 性、大負載沖擊等惡劣使用環境而特別設計制造的大功率變頻電源設備。具有較高的絕緣級別和防護能力，完全符合中國船級社CCS的船用產品認證標準。
◆岸電系統可配置多個泊位的輸出回路，能獨立或同時向一個或多個泊位提供岸電，每個泊位能根據船舶電制要求輸出相應匹配的電制；
◆高壓上船：額定輸出為三相6.0KV/50HZ或6.6KV/60HZ正弦波電源；
◆低壓上船：額定輸出為三相0.4KV/50HZ或0.45KV/60HZ正弦波電源；
◆根據船舶輔機功率，設定岸電系統保護閥值，即：針對不同船舶的用電負荷的要求，控制輸出負荷容量達到任意設定值時發出預報警信號，超出負荷時自動斷電；
◆岸電系統可以選擇岸側、船側兩地操作模式；
◆岸電系統岸側各設備均具有手動/自動（本地/遠傳）操作方式；
◆輸出電源制式為三相三線制（中性點絕緣）；
◆岸電電源設備具有故障時降容繼續使用，不間斷供電的功能，確保船舶連續安全供電；
◆輸出電壓穩壓率： 0~100%負載變化時，輸出電壓穩壓率< 3％。電壓突變恢復到額定輸出電壓時間< 0.1秒；
◆輸出電壓總諧波畸變率THD< 2.5％；
◆變頻電源整流裝置采用IGBT有源整流橋，網側功率因數可為1；
◆具有單相輸出供電功能；
◆輸出頻率穩定度：0～100％負載變化時，輸出頻率不變。（精度0.01Hz）；
◆變頻電源整體效率≥90％（100％負荷）；
◆內置并網電路，自動實現岸側跟蹤船側電網并網轉移負載；
◆變頻電源過載能力：1.2倍過載10分鐘，1.5倍過載電流30秒，2.0倍過載電流瞬間保護0.5秒；
◆絕緣級別和溫升級別均為：H級；
◆變頻岸電電源設備在環境溫度＜50℃的情況下能滿負荷長時間24小時不停工作；
◆保護功能：對輸入輸出電源有完善的缺相、過壓、欠壓、過流、短路、超溫,逆變器和變壓器過熱等保護功能及報警裝置，具備船舶電氣發生故障，通過船上控制信號，可斷開變頻裝置主開關，切斷供船舶電源；
◆誤操作保護功能：系統具有在供電或斷電狀態下防止誤操作的功能；
◆計量功能：可對輸出電源的頻率、三相電壓平均值、三相電流平均值、三相線（相）電壓、三相線電流、三相不平衡度、有功功率、無功功率、功率因素等參數顯示及計量；
◆提供全面的智能化信息管理系統，保證操作和數據的安全完整；
◆提供方便快捷的人機界面服務，豐富的各種畫面；
◆具有三遙遠傳接口，提供供電局遠程控制接口；
◆具有工業電視監視系統，可適時監視現場。


低壓岸電低壓船舶電源主要技術參數詳情

型號 AVF60-XX XXXX
容量 100KVA~4000KVA
品級 高端工業品
工作原理 IGBT/SPWM脈寬調制方式
輸入 相位 三相
電壓 440V （輸出電壓任意可調），（可按客戶要求）
頻率 50/60Hz±10%
輸出 相位 三相
額定電壓 三相 380V（±10%）（可根據客戶要求訂制不同的輸入電壓級別）
頻率 50/60Hz±10%
穩壓精度 靜態：≤0.5V，動態：≤±1％（0～100％梯跳式負荷）
頻率穩定度 ≤0.01％（0～100％負荷變化時輸出頻率不變）
效率 ≥85%
過載能力 ●125％額定輸出電流 1 分鐘； ●150％額定輸出電流時發出告警信號、切斷輸出，并保持故障顯示； ●能承受3倍額定輸出電流的瞬間峰值電流沖擊，當大于3倍額定輸出電流的瞬間峰值電流變頻電源反時限跳閘保護。（反時限跳閘即電流越大跳閘保護時間越短）。
交流畸變系數 THD≤±3%（純阻性負載）
適應負載范圍 無類型限制，感性和容性負載需降額使用。
存儲組數 /
分辨率 0.1
操作顯示 觸摸屏顯示：輸出頻率、電壓、電流、功率/功率因數
顯示精度 電壓顯示±1%FS，電流顯示±2%FS，頻率顯示±0.1%FS
保護裝置 ●輸入無熔絲開關 ●輸出無熔絲開關 ●輸出過流保護 ●輸出短路保護 ●輸出過壓保護 ●內部過熱保護
噪聲 ＜60dB
絕緣電抗 500Vdc 20MΩ以上
耐壓絕緣 1800Vac/5Ma/1分鐘
冷卻裝置 風扇強制風冷
機箱顏色 漆膜表面質量三級、細橘紋
通訊接口 RS485
使用環境 工作溫度 -5℃～＋45℃
相對濕度 0-90%(非凝結狀態)
海拔高度 2000米以下
防護等級 可定制
執行標準 ●GB/T 25316-2010 《靜止式岸電裝置》 ●GB/T 7260.3-2003 《鋼質海船入級及建造規范》船用電源要求 ●GB/T 6994-2006 《船舶電氣設備 定義和一般規定》 ●GB7251.1-2005 《低壓成套開關設備和控制設備 第 1 部分：型式試驗和部分型式試驗成套設備》 ●GB7251.3-2006 《低壓成套開關設備和控制設備 第 3 部分：對非專業人員可進入場地的低 壓成套開關設備和控制設備--配電板的特殊要求》 ●GB 50171-2006 《盤、柜及二次回路結線施工及驗收規范》： GB/T 3797-2005 《電氣控制設備》 ●GB3859.1-93 《半導體變流器基本要求的規定》 ●GB/T 13422-1992《半導體電力變流器電氣試驗方法》 GB 17211-1998 《干式電力變壓器負載導則》 ●GB/T14549-93《電能質量公用電網諧波》 ●IEC 61000 系列《電磁兼容性》 ●GB500-53-94 10kV 及以下變電所設計規范 GB50052-95 供配電系統設計規范 ●GB50150-91 電氣裝置安裝工程、安裝設備交接試驗規程 ●GB/T4109-1999 高壓套管技術條件 GB/T16927.1-2-1997 高電壓試驗技術 ●GB311.1-1997 高壓輸送電設備的絕緣配合 ●GB11022-89 高壓開關設備通用技術條件 ●GB3906-91 3-35kV 交流金屬封閉式高壓開關設備產品
備注 1、可依客戶要求進行研發定制
2、其他電源規格請?jiān)斣児鞠嚓P(guān)業務人員，或直接撥打400-029-8588
3、產品不斷研發改進，本技術參數僅供參考
